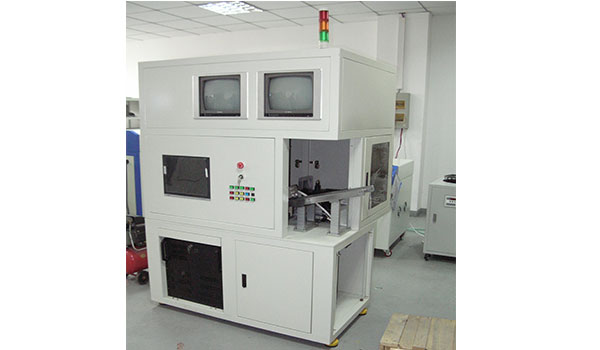

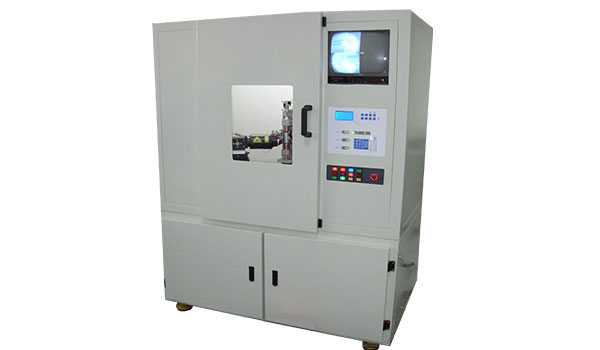

振鏡式激光焊接機是一種激光通過振鏡系統進行聚焦掃描加工的一種激光焊接設備。該激光焊接機采用振鏡掃描方式，焊接速度快、精度高、光束模式好，特別適用各種零部件的激光精密點焊。在單點焊接時由于極大的減少了空程定位時間，生產效率比普通激光點焊工效提高4-10倍。掃描式激光焊接機是由YAG固體激光器、激光電源、光學掃描系統、三維可調節工作臺、工控機系統、制冷系統、激光指示系統，操作機柜等組成。該機提供基于windows平臺下的專用激光焊接軟件。焊接點或圖形可在其專用軟件中直接輸入、編輯，也可由Auto CAD、Corel DRAW等其它軟件編輯，再通過其專用軟件導入進行處理。本機質量穩定、操作方便、維護簡單?？晒饫w傳導，與主機分開，使用更方便。
主要應用于手機屏蔽罩、金屬手機外殼、金屬電容器外殼、電腦內金屬屏蔽網、剃須刀片、電子接插件及其它類別電子產品的高效率激光點焊或密封焊。
(1). 可配套國產YAG固體激光器或進口光纖激光器使用，進行點焊或連續密封焊接；
(2). 焊接速度快，定位精度高，效率是普通激光焊機的4-10倍，特別適用于平面多點焊接；
(3). 采用能量負反饋系統或單點修正功能，每個焊點的深度和焊斑直徑一致性好；
(4). 采用工控機控制，并提供基于WINDOWS平臺下的專業振鏡焊接軟件，支持圖形編輯和CAD圖形導入，功能強大，操作簡便。
技術參數
(1). 掃描速度：≤3000mm/s
(2). 掃描范圍：≤Ф200mm
(3). 點焊效率：≤30點/s
(4). 焊點直徑：≥0.2mm

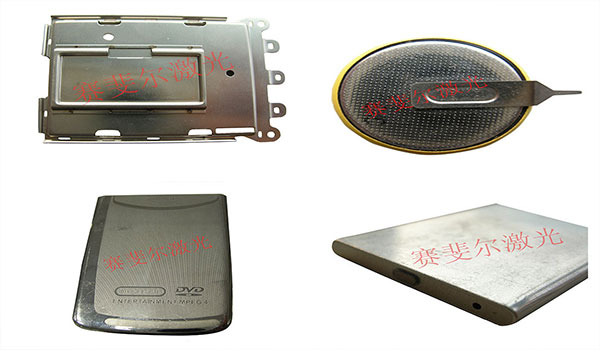

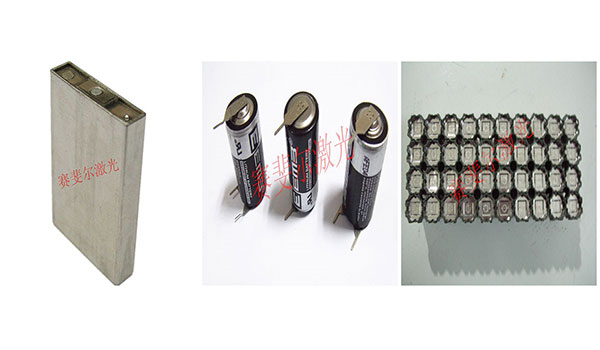

振鏡式激光焊接機樣品
